Traditionelle Prüfung mit Nachteilen
Zur Bewertung von Verschleiß beziehungsweise Korrosion ist die DKI-Plättchenapparatur (Deutsches Kunststoff-Institut, jetziger Bereich Kunststoffe des Fraunhofer LBF) sehr gut etabliert. Nachteil dieser Methode ist der hohe handwerkliche Aufwand und der Materialbedarf: Pro Formulierung und Plättchenpaar werden meistens 5-30 Kilogramm Granulat benötigt. Formulierungen, die neue Chemikalien - typischerweise in Anteilen von einigen Prozenten - beinhalten, lassen sich mit der Plättchenapparatur kaum testen, wenn die neuen Substanzen zunächst nur in Gramm-Mengen zur Verfügung stehen.
Neue Screening-Methode entwickelt
Vor dem Hintergrund des hohen Materialbedarfs des Plättchentests haben Wissenschaftler des Fraunhofer LBF eine Screening-Methode entwickelt. Dieses patentierte Verfahren ermöglicht eine schnelle Aussage über die Korrosivität einer Formulierung beziehungsweise über die Beständigkeit von unterschiedlichen Legierungen gegenüber einer korrosiven Schmelze. Es sind nur rund 0,5 bis 1 Kilogramm an Formmasse erforderlich. Auf diese Weise können auch neue Rohstoffe oder Additive, die zunächst nur in geringen Mengen zur Verfügung stehen, getestet werden.

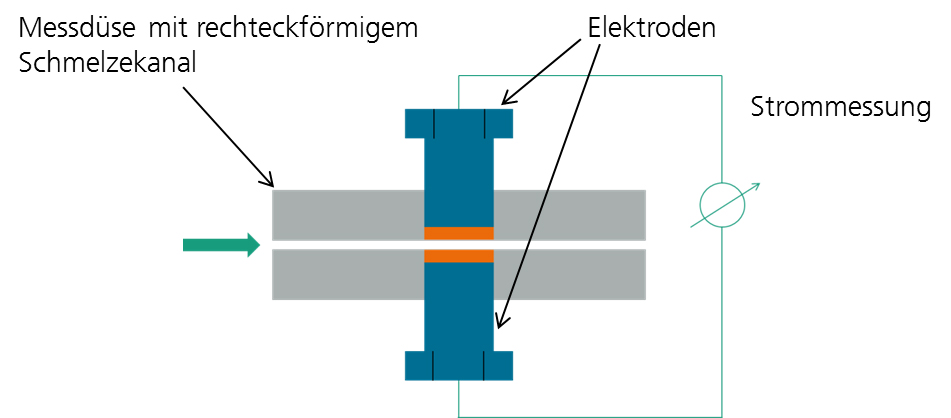

Die Methode beruht im Kern auf einer elektrochemischen Messung in der Kunststoffschmelze. Dazu stehen sich in einem Messwerkzeug mit rechteckigem Schmelzekanal zwei Elektroden gegenüber, von denen eine die Prüfelektrode darstellt, die andere die Gegenelektrode (Schema in Abb. 1). Die Prüfelektrode besteht aus einem Werkzeugstahl, die Gegenelektrode zum Beispiel aus einem Edelmetall. Beide Elektroden sind über ein Elektrometer verbunden. Der sich einstellende Kurzschlussstrom zwischen den Elektroden stellt ein Maß für die Korrosivität der Schmelze dar.
Für vergleichende Untersuchungen nimmt man bei der Plättchenapparatur häufig stellvertretend für verschiedene Werkzeugstähle einen wenig abrasions- und korrosionsbeständigen Stahl. Auch bei der neuen elektrochemischen Korrosionsmessung eignet sich so ein Stahl sehr gut als Sonde zur vergleichenden Ermittlung der Korrosivität von Compounds.

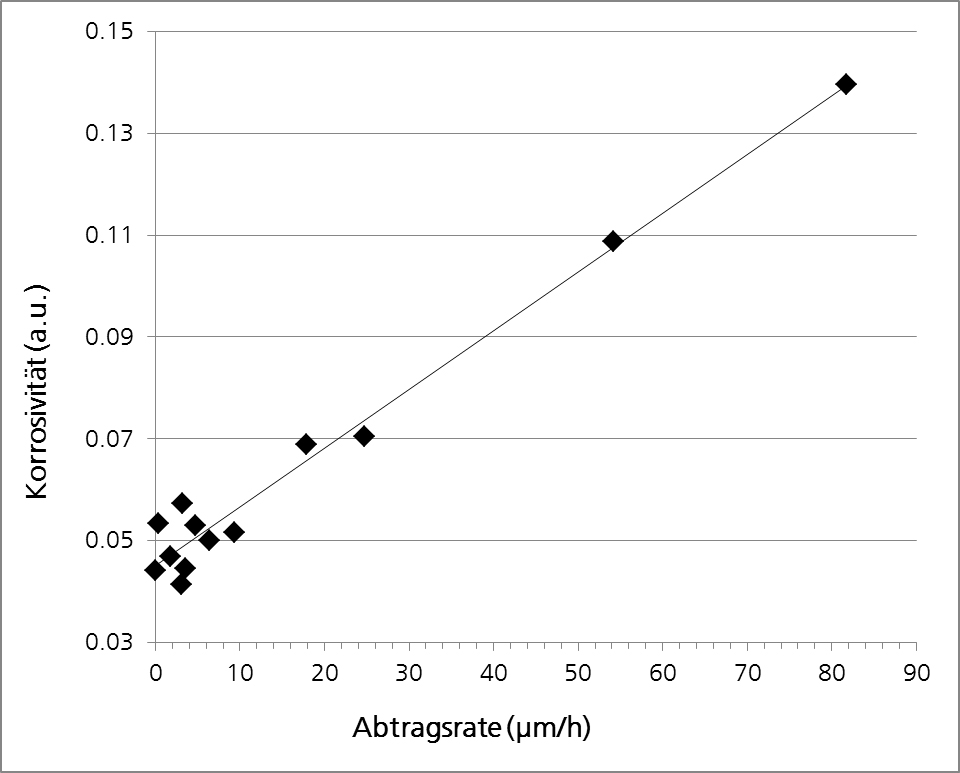

In Abb. 2 ist als Beispiel der Screening-Parameter „Korrosivität“ für unterschiedliche Polyamid/Glasfaser-Typen als Funktion der Abtragrate im Plättchenversuch aufgetragen. Es handelt sich dabei sowohl um am LBF hergestellte experimentelle Compounds von PA66/GF mit halogenfreien Flammschutzformulierungen als auch um typische flammgeschützte kommerzielle Polyamid/Glasfaser-Formmassen namhafter Hersteller. Vertreten sind neben PA66 auch Hochtemperaturpolyamide und ein PA6-Typ. Neben einem mit bromhaltigem Flammschutzmittel ausgerüsteten Hochtemperaturpolyamid sind alle übrigen Typen halogenfrei flammgeschützt. Die Korrelation ist sehr gut.

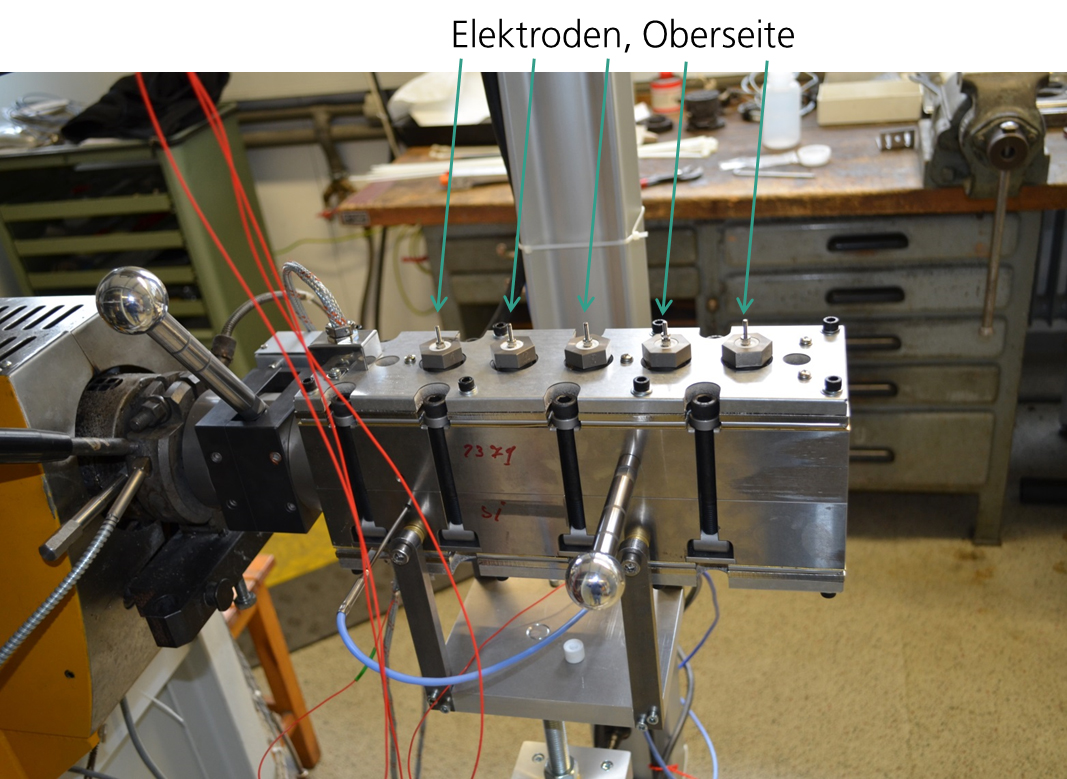

Um mehrere unterschiedliche Werkzeugstähle simultan mit derselben Schmelze testen zu können, wurde ein Messwerkzeug entwickelt, in dem entlang des Schmelzekanals fünf Elektrodenpaare angeordnet sind (Abb. 3).
