Besser kleben im Leichtbau: Projekt GOHybrid optimiert Hybridverbindungen

Presseinformation /

Der Leichtbau ist insbesondere aus der Mobilitätsbranche nicht mehr wegzudenken. Im Zuge der Mischbauweise mit Leichtmetallen und Faser-Kunststoff-Verbunden rücken nun hybride Klebverbindungen in den Fokus. Aufgrund der unterschiedlichen Wärmeausdehnungen der Materialien kann es dort bei großen Temperaturdifferenzen zu hohen Eigenspannungen und somit zum Versagen im Klebstoff kommen. Vor allem bei Verbindungen unter hohen strukturellen Lasten lassen sich diese Eigenspannungen nur bedingt durch die Wahl des Klebstoffs ausgleichen. Daher ist es notwendig, die Gestaltungsparameter der Verbindung und der Fügepartner gesamtheitlich zu betrachten. Das Fraunhofer-Institut für Betriebsfestigkeit und Systemzuverlässigkeit LBF untersucht dies gemeinsam mit Partnern in dem im Frühjahr 2020 gestarteten Forschungsprojekt GOHybrid.

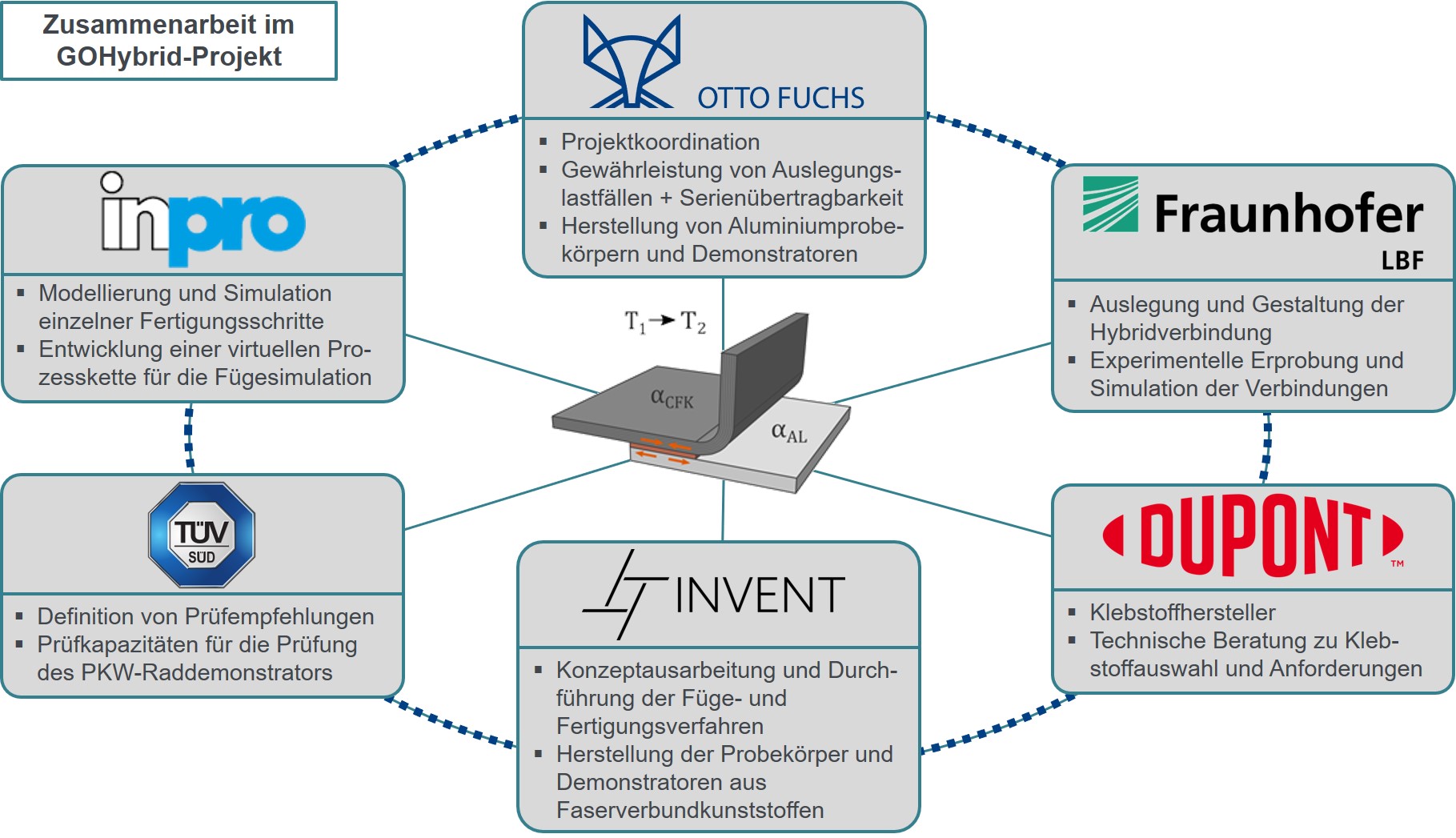

Zusammenarbeit im GOHybrid-Projekt
© Otto Fuchs KG

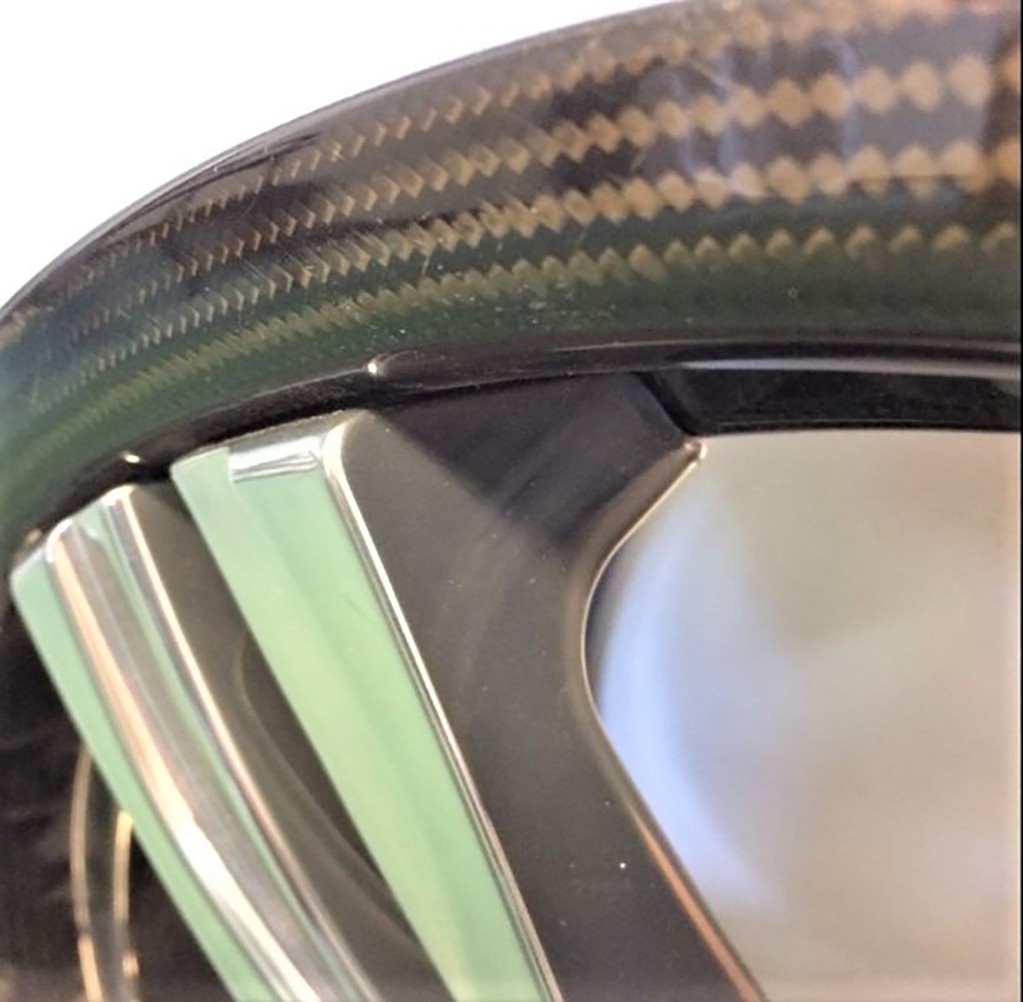

Hybridrad

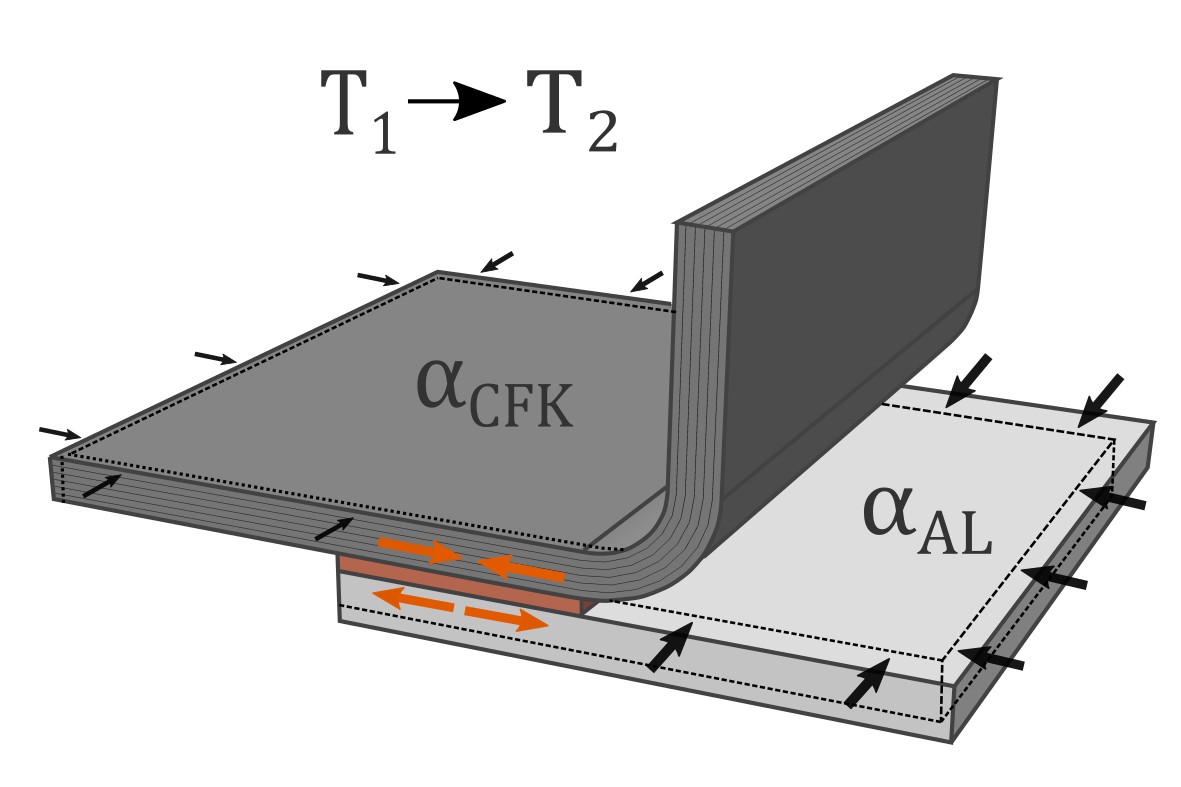

Beispielhafte Abbildung einer hybriden Klebverbindung unter Temperaturänderung

Ziel des Projektes ist es, durch Gestaltung, Materialauswahl und -aufbau die Beanspruchungen in der stoffschlüssigen Hybrid-Verbindung aus Aluminium und faserverstärkten Kunststoffen (FKV) so zu reduzieren, dass hierdurch ein relevantes Leichtbaupotential erschlossen werden kann. »Als Ergebnis dieses Projektes erwarten wir eine signifikante Steigerung der Marktdurchdringung und der industriellen Anwendung von Hybridverbindungen bei sicherheitsrelevanten Komponenten, da sich die gewonnenen Erkenntnisse nicht nur auf andere automobile Komponenten, wie beispielsweise Querlenker und Achsen übertragen lassen, sondern insbesondere auch im Aerospace-Bereich und in weiteren Branchen angewendet werden können«, betont Jens-David Wacker, der das Projekt GOHybrid am Fraunhofer LBF betreut.

In dem Projekt passt das Forscherteam prinzipiell bestehende, jedoch noch nicht großserientaugliche, stoffschlüssige Verbindungstechnologien vor allem durch gestalterische Maßnahmen an hybride Werkstoffsysteme an, um unterschiedlichste Einsatzbereiche zu erschließen. Die Umsetzbarkeit und Zuverlässigkeit von Klebverbindungen unter hohen Betriebslasten und Temperaturen soll an einem PKW-Hybridrad mit einem Radstern aus Aluminium und einer Felge aus FKV demonstriert werden. Insbesondere bei Rädern gibt es solche Klebverbindungen noch nicht. Üblicherweise werden Räder in hybrider Bauweise mit CFK-Felge und Aluminium-Stern mit mechanischen Elementen wie Schrauben gefügt.

Im Rahmen des Forschungsprojektes GOHybrid stehen beim Fraunhofer LBF die Entwicklung von Gestaltungslösungen der Hybridverbindung und die experimentelle Untersuchung im Fokus. Dazu sollen unterschiedliche Verbindungsproben unter thermischen und zyklischen Beanspruchungen geprüft werden. Die Expertise des Darmstädter Instituts basiert auf langjähriger Erfahrung der Lösungsfindung und Prüfung von strukturellen Komponenten wie dem Rad, welches hohen Betriebslasten und thermischen Einflüssen durch die Temperatur der Bremsen ausgesetzt ist. Als Ergebnis von GOHybrid erhoffen sich die Wissenschaftlerinnen und Wissenschaftler verkürzte Entwicklungszeiten, effizientere Fertigungsprozesse, günstigere Produkte und eine verbesserte Ressourceneffizienz bei gleichbleibender Sicherheit. »Schlussendlich geht es um die Entwicklung von großserientauglichen, stoffschlüssigen Verbindungstechnologien für hybride Werkstoffsysteme, die in unterschiedlichen Einsatzbereichen Anwendung finden können, und das mit hohem Individualisierungsgrad und hoher Variantenvielfalt«, so Wacker.

Neben dem Fraunhofer LBF sind am Projekt GOHybrid OTTO FUCHS KG, inpro Innovationsgesellschaft für fortgeschrittene Produktionssysteme in der Fahrzeugindustrie mbH, INVENT Innovative Verbundwerkstoffe Realisation und Vermarktung neuer Technologien GmbH, Dupont Transportation & Industrial und TÜV SÜD Product Service GmbH beteiligt.
