Für die Untersuchungen an Gusswerkstoffen greift das Fraunhofer LBF auf eine umfangreiche Labor- und Rechnerarchitektur zurück. Dies umfasst elektrische und servohydraulische Maschinen für Schwingfestigkeitsversuche auf Kleinlastprüfständen bei Nennlasten von wenigen Newton bis hin zu Schwingfestigkeitsversuchen unter Maximallasten bis 2.500 Kilonewton und Bauteilabmessungen im Bereich von mehreren Metern. Dabei lassen sich variable Belastungsamplituden und variable Prüffrequenzen zwischen 0,01 und 700 Hertz realisieren. Auch die Prüfung unter Temperaturen zwischen -40 und 900 °C sowie unter gleichzeitigem korrosivem Angriff von Medien ist möglich. Die experimentelle Beanspruchbarkeitsanalyse wird numerisch durch Finite Element Analysen sowie Mehrkörpersimulationen unterstützt. Dies umfasst die Lastdatenanalyse, die Definition von Versagenskriterien, -arten und –orten am Bauteil, die Einbindung von Erkenntnissen zum zyklischen Werkstoffverhalten von Werkstoffen und Bauteilen sowie die Erarbeitung von Methoden zur Übertragung der Kennwerte auf andere Anwendungsfälle.
Aktuelle Forschungen zu Extremlasten und Umgang mit Werkstofffehlern
In mehreren aktuellen Forschungsvorhaben setzt das Fraunhofer LBF sein umfassendes Knowhow und die langjährige Erfahrung als kompetenter und zuverlässiger Entwicklungspartner für Gießereiprodukte und –technologien ein. Gemeinsam mit Vertretern aus Gießereien, Gussanwendern, Zertifizierern und Konstruktionsbüros arbeiten die Darmstädter Forscher zurzeit an einer Methode, die die Bauteilbemessung von Großgusskomponenten in der Windenergie und im Großanlagenbau, insbesondere unter Berücksichtigung von Extremlasten, verbessern soll. Zusammen mit verschiedenen Forschungseinrichtungen arbeitet das Fraunhofer LBF darüber hinaus an Methoden für eine betriebsfeste Bemessung von Gusshautrandzonen bei Bauteilen aus Gusseisen mit Kugelgraphit.

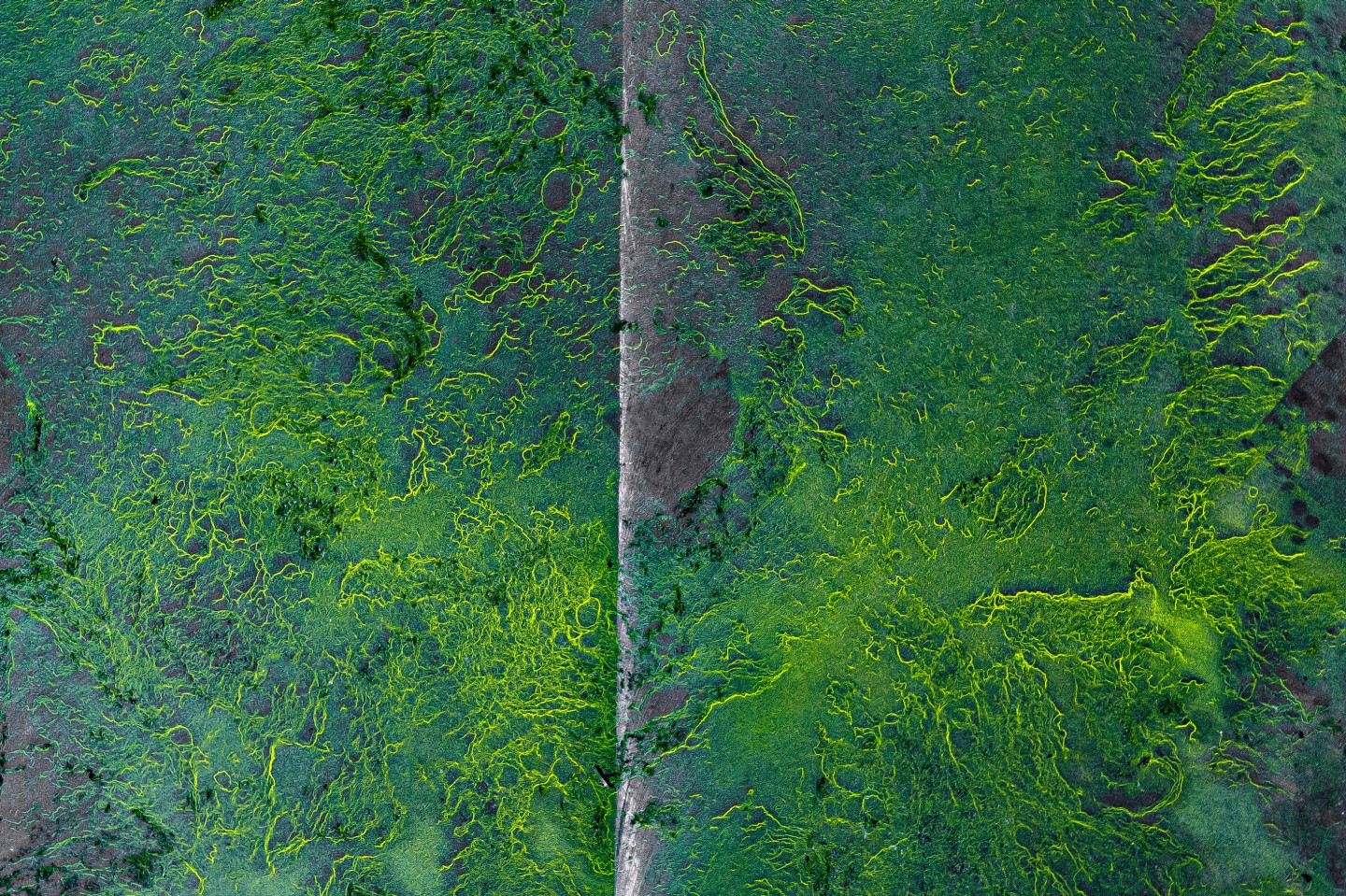

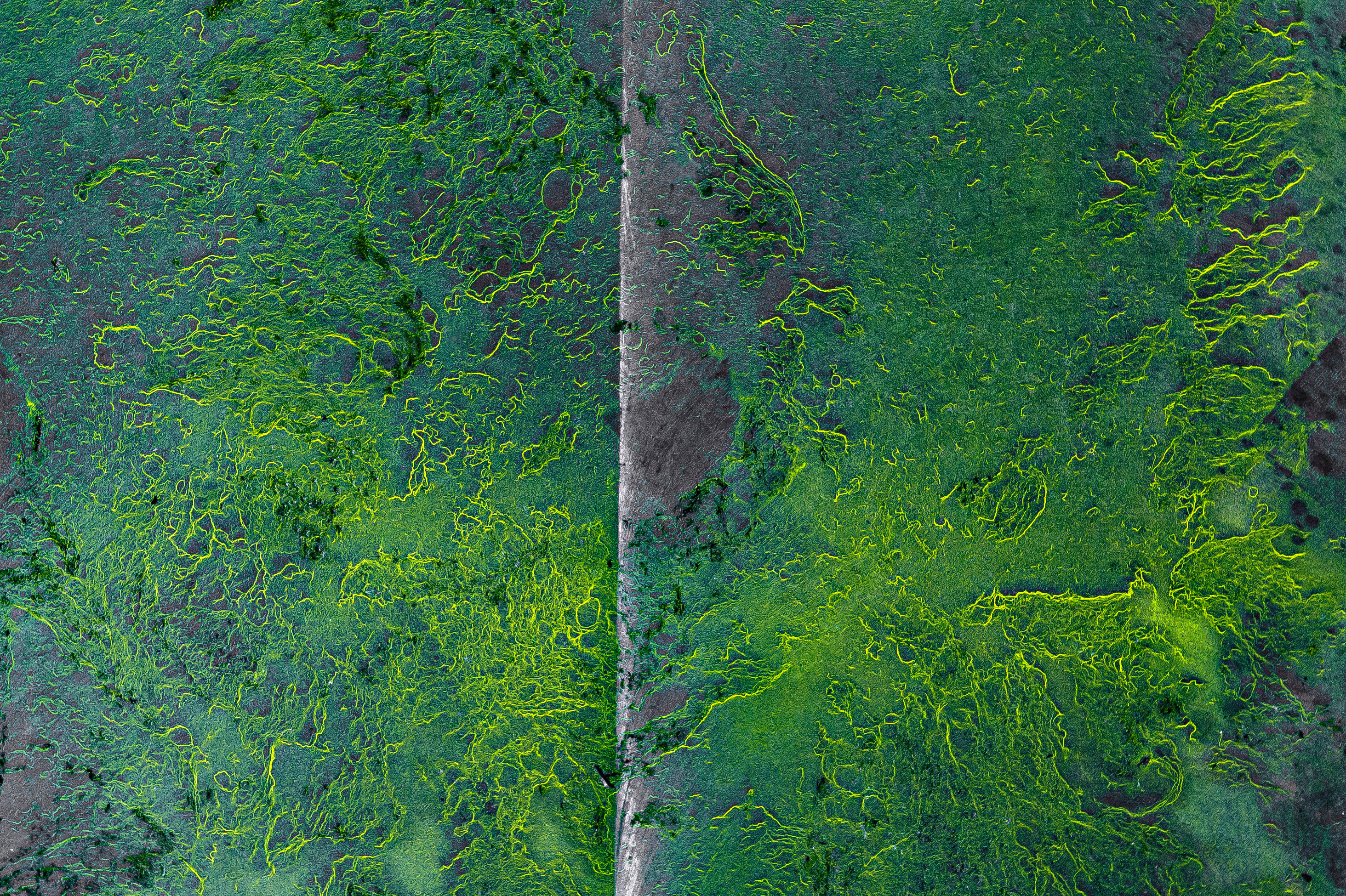

Zusammen mit Vertretern aus den Bereichen Windenergie, Zertifizierung, Großanalagenbau und Gießereitechnik erarbeitet das Fraunhofer LBF mit dem Fraunhofer IZFP in einem weiteren Forschungsprojekt zerstörungsfreie Prüfverfahren für die zuverlässige Detektion von Dross sowie ein Bemessungskonzept auf Basis der zerstörungsfreien Prüftechnik, das einen Betriebsfestigkeitsnachweis für die mit Dross behafteten Bauteile ermöglicht. Gesamtziel des Forschungsprojektes ist es, ein Konzept zum sicheren Umgang mit dem Werkstofffehler Dross in der Bauteilauslegung, -herstellung und -freigabe von Großgusskomponenten aus Gusseisen mit Kugelgraphit für Windenergieanlagen sowie für den Anlagen- und Maschinenbau zu entwickeln. Das soll die Bauteilauslegung, -herstellung und –prüfung mittels zerstörungsfreier Prüfmethoden beschleunigen.

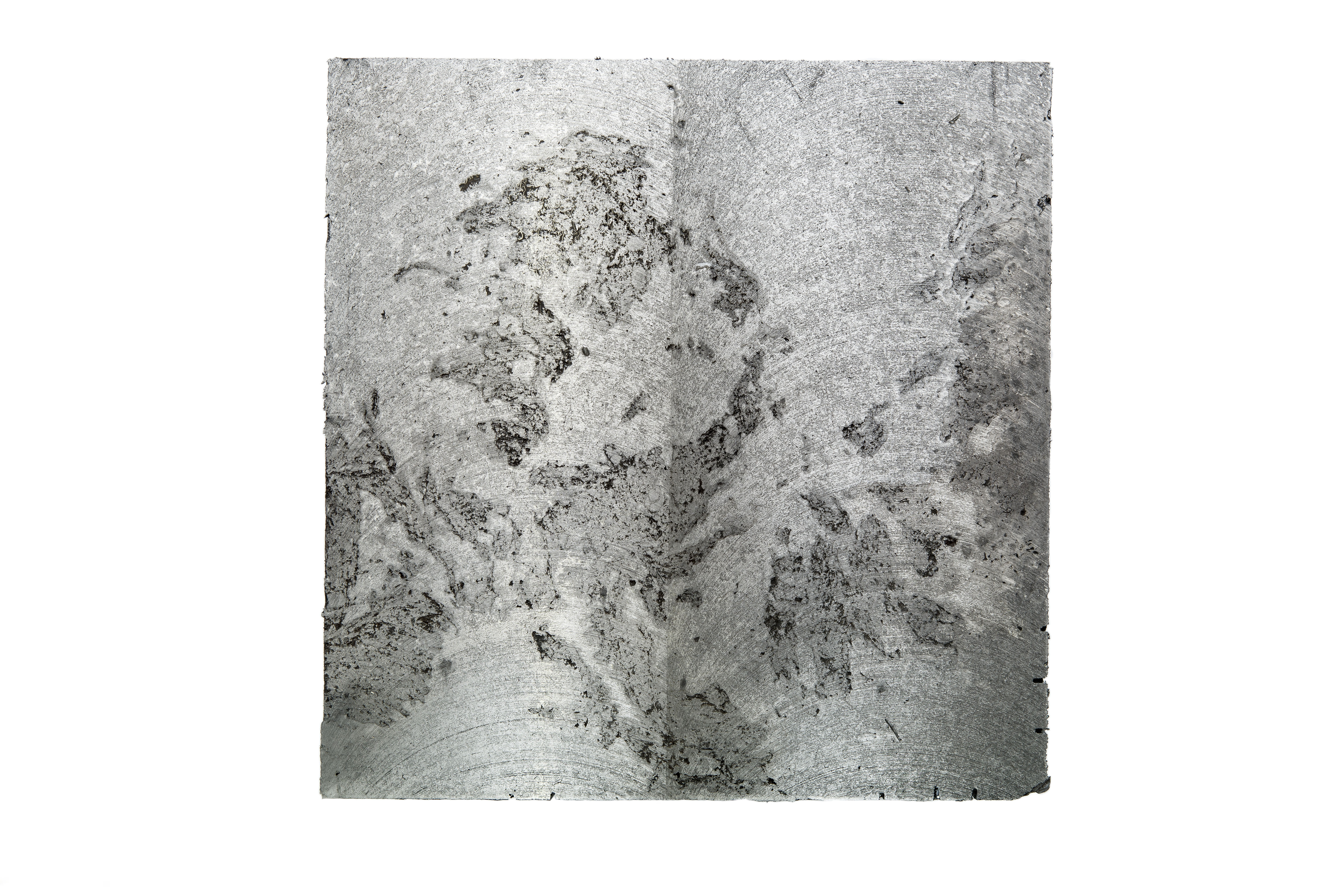

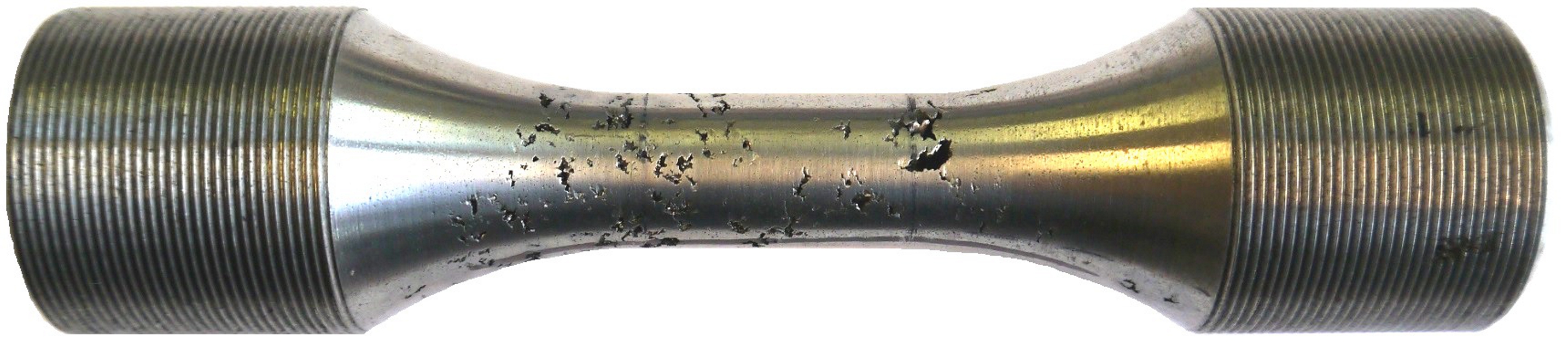

An der dritten internationalen Fachtagung CastTec 2016 „Die Welt der Gusseisenwerkstoffe – Vielfalt für die Zukunft“ am 24. und 25.11.2016 in Darmstadt beteiligt sich das Fraunhofer LBF mit drei Vorträgen zu den Themen „Eisenguss als Leichtbauwerkstoff“, „Bewertung der Schwingfestigkeit von dickwandigen Bauteilen aus Gusseisen mit Kugelgraphit unter besonderer Berücksichtigung der Auswirkungen von Lunkern“ sowie „Beitrag zur Bemessung von zyklisch beanspruchten Bauteilen aus Sphärogusswerkstoffen“. Am zweiten Konferenztag besteht die Möglichkeit zu einer Führung durch das Institut, insbesondere durch die Betriebsfestigkeitslabore.
