Zuverlässiges Bauteildesign durch realitätsnahe Beanspruchungssimulationen und innovative Bemessungskonzepte

Reliability Design, Additive Fertigung, Leichtbau

Für das nachhaltige Leichtbaudesign von Bauteilen bietet die additive Fertigung bislang unerreichte Möglichkeiten. Gleichzeitig stellt sie die Bauteilverantwortlichen vor große Herausforderungen, wenn es um die zuverlässige Ausschöpfung des Festigkeitspotenzials additiv gefertigter Bauteile geht. Die prozessbedingten Werkstoffeigenschaften sowie die Wirkung von Defekten unterscheiden sich erheblich von konventionellen Fertigungsverfahren. In den AM FATIGUE LABS wird durch die Ableitung dedizierter Bemessungskonzepte und Untersuchungsmethoden für additiv gefertigte Komponenten eine neue Anwendungssicherheit geschaffen.

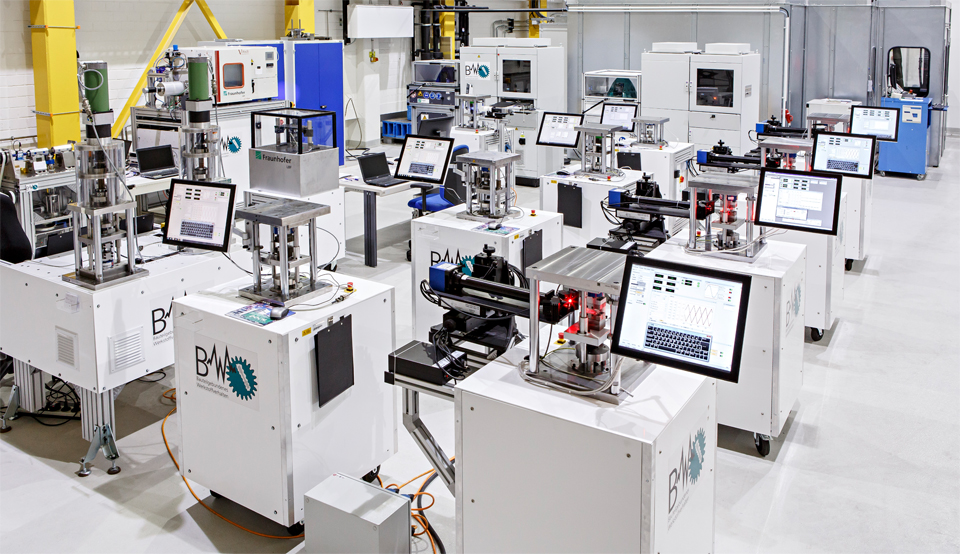

Die additive Fertigung stößt derzeit in vielen Bereichen des Maschinen-, Anlagen- und Fahrzeugbaus auf ein stetig wachsendes Interesse. Um die Zuverlässigkeit derartig gefertigter Bauteile besser gestalten zu können, hat das Fraunhofer LBF mit den AM FATIGUE LABS ein neues Laboratorium eingerichtet. Darin werden realitätsnahe Simulationen entwickelt, mit welchen sich verlässliche Bemessungskennwerte zur Auslegung solcher, additiv gefertigter Bauteile ermitteln lassen. Sie gewährleisten darüber hinaus auch eine Designvalidierung, indem sie den Einfluss sämtlicher relevanter Prozessparameter, der Betriebsbeanspruchungen sowie, je nach Anwendungsfall, von Umwelteinflüssen berücksichtigen. Dabei steigern eigens entwickelte Belastungssimulatoren die Präzision und Reproduzierbarkeit der Messungen. Dies ermöglicht einen Einblick in das zyklische Werkstoff- und Bauteilverhalten, der mit klassischen Prüfmethoden kaum gelingt. Um die Vorteile der additiven Fertigung im Sinne des Leichtbaus auch für sicherheitsrelevante Komponenten erschließen zu können, sind zahlreiche Herausforderungen im Wechselfeld von Bauteilgeometrie, Fertigung, Betriebsbeanspruchungen und Umwelteinflüssen zu meistern.

Lokale Phänomene treiben Bauteilermüdung

Der Erkenntnis, dass die Ermüdung von Bauteilen durch lokale Phänomene getrieben wird, kommt vor allem bei additiv gefertigten Komponenten eine gesteigerte Bedeutung zu. Die neuen Freiheitsgrade bei der Bauteilentwicklung erfordern ein neues Bemessungskonzept, um das Potential dieser Fertigungstechnologie auch für zyklisch beanspruchte, sicherheitsrelevante Bauteile heben zu können. Der Herstellungsprozess induziert zum einen geometrische Defekte in Form von Poren, Einschlüssen oder rauen Oberflächen, zum anderen führt die lokal stark begrenzte Erwärmung zur Ausbildung signifikanter Eigenschaftsgradienten. Neben den Parametern der Belichtungsstrategie oder des Prozessgases die direkt vom Benutzer gesteuert werden können, spielt unter anderem auch die Baurichtung sowie die Auslegung erforderlicher Stützstrukturen eine erhebliche Rolle bei der Ausbildung der Werkstoffmikrostruktur und somit der lokalen Eigenschaften inklusive der Defektverteilung.

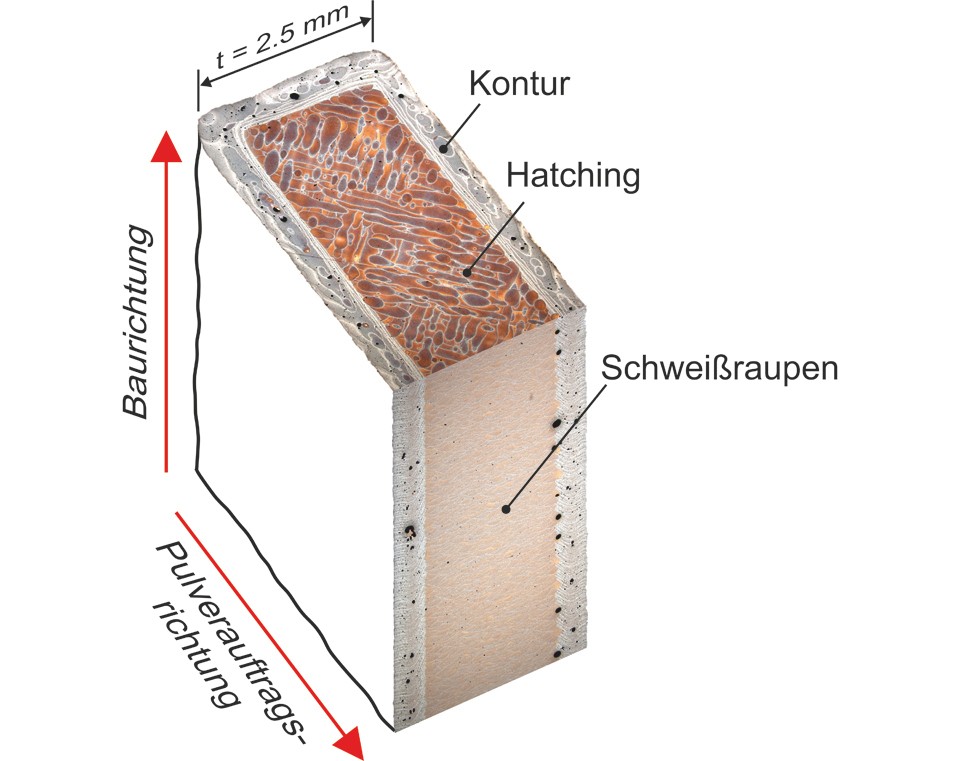

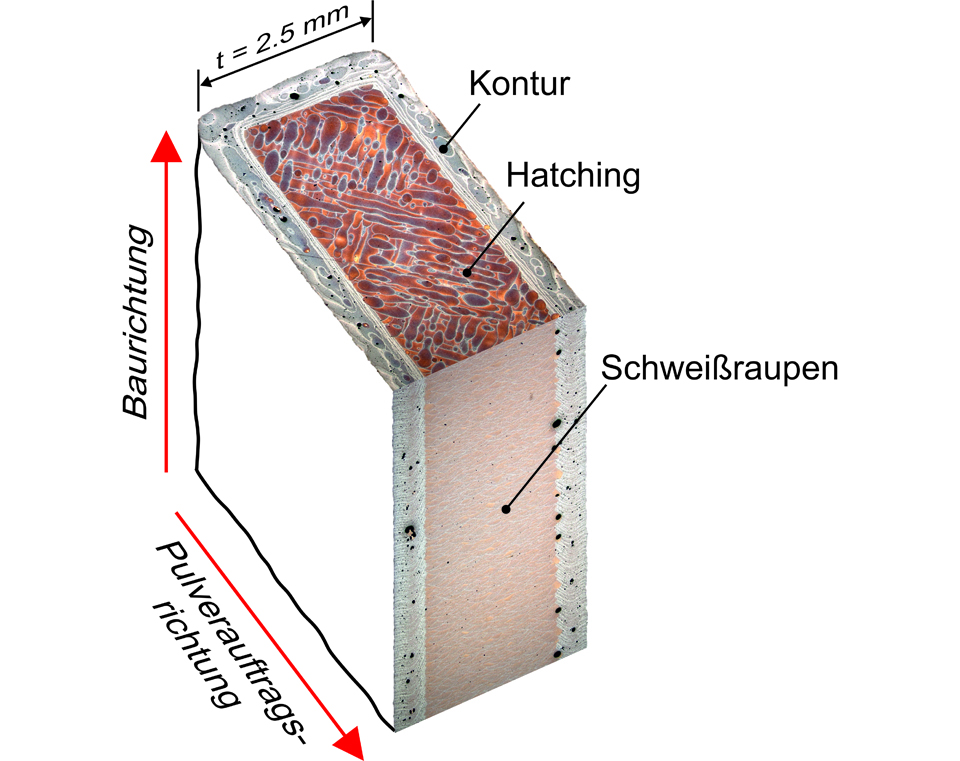

Die lokal inhomogene Mikrostruktur in Abhängigkeit von Baurichtung, Pulverauftragsrichtung und Belichtungsstrategie unterscheidet sich erheblich von der Mikrostruktur bei klassischen Fertigungsverfahren.

Lokale Phänomene treiben Bauteilermüdung

Der Erkenntnis, dass die Ermüdung von Bauteilen durch lokale Phänomene getrieben wird, kommt vor allem bei additiv gefertigten Komponenten eine gesteigerte Bedeutung zu. Die neuen Freiheitsgrade bei der Bauteilentwicklung erfordern ein neues Bemessungskonzept, um das Potential dieser Fertigungstechnologie auch für zyklisch beanspruchte, sicherheitsrelevante Bauteile heben zu können. Der Herstellungsprozess induziert zum einen geometrische Defekte in Form von Poren, Einschlüssen oder rauen Oberflächen, zum anderen führt die lokal stark begrenzte Erwärmung zur Ausbildung signifikanter Eigenschaftsgradienten. Neben den Parametern der Belichtungsstrategie oder des Prozessgases die direkt vom Benutzer gesteuert werden können, spielt unter anderem auch die Baurichtung sowie die Auslegung erforderlicher Stützstrukturen eine erhebliche Rolle bei der Ausbildung der Werkstoffmikrostruktur und somit der lokalen Eigenschaften inklusive der Defektverteilung.

Optische Dehnungsmessung bringt neue Erkenntnisse

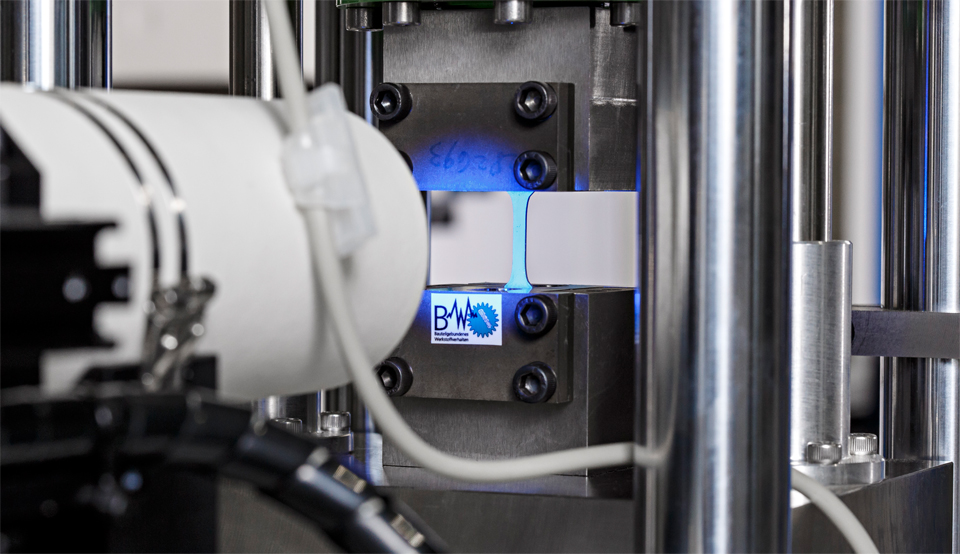

In den AM FATIGUE LABS setzt das Team des Fraunhofer LBF unterschiedliche optische Dehnungssensoren ein, deren Messsignale über die erforderliche Echtzeitfähigkeit verfügen. Auf diese Weise wird eine Dehnungsregelung beispielweise in versagensrelevanten Bauteilbereichen ermöglicht. Gleichzeitig leiten die Forschenden aus der lastsynchronen Messung lokaler Dehnungsfelder Informationen über den lokal wirkenden Schädigungsmechanismus ab. Diese Informationen können zur Bauteiloptimierung genutzt werden. Darüber hinaus lassen sie sich auch zur Steigerung der Werkstoffausnutzung durch Berücksichtigung des defektorientierten Werkstoffverhaltens bereits in frühen Auslegungsphasen nutzen.

»Durch die Ableitung dedizierter Bemessungskonzepte und Untersuchungsmethoden wird für additiv gefertigte Komponenten eine Anwendungssicherheit geschaffen, die mit derzeitig verfügbaren Regelwerken, welche sich allesamt an klassischen Herstellungstechnologien orientieren, nicht zu erreichen ist.«

Dr. Rainer Wagener
